思创电气 厂站综合自动化系统及成套保护
发表时间:2021-03-10     阅读次数:720     字体:【

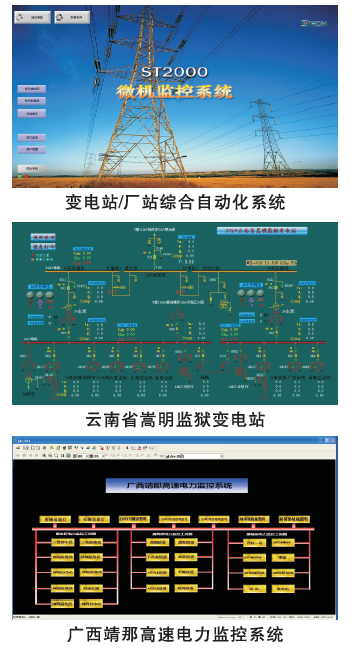

ST2000变电站/厂站综合自动化系统(以下简称“ST2000综合自动化系统”)是我司于2013年推出的新一代变电站/厂站综合自动化系统,在系统设计上严格按照分层开放的思想进行设计,系统软件分支撑平台和应用软件部分,支撑平台部分包括网络管理、数据库管理、图形管理三部分。应用软件包括SCADA、数据采集、报表、调度员界面、WEB服务等部分。

ST2000综合自动化系统适用于有人值班或无人值班的系统运行方式系统采用分层分布结构,即按照变电站/厂站被监控、保护对象或系统功能,分布设置多台单功能计算机设备,并将它们连接到能共享资源的网络上实现分布式处理,并能按变电站/厂站的控制层次、被控制对象的要求分别设置主控级、单元控制级设备、控制层之间采用总线网络实现。符合IEC关于变电站/厂站综合自动化系统的技术规范,既可集中组屏又可分散布置。

系统拓扑结构图-单机单网

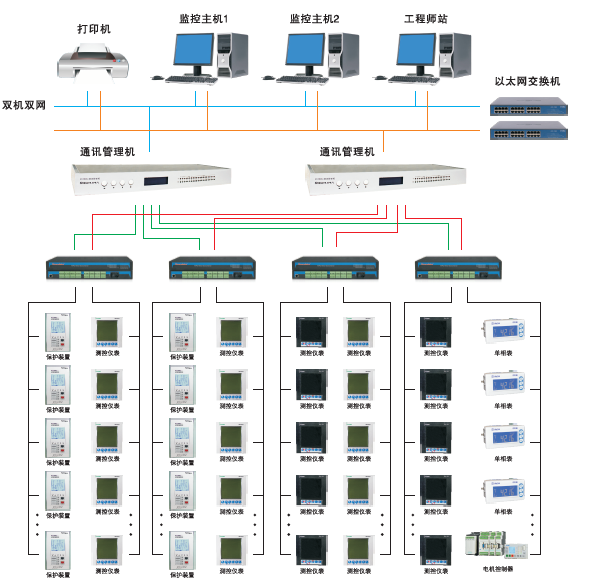

系统拓扑结构图-双机双网

ST200G系列通讯管理机

ST200G系列通讯管理机是我公司针对配电自动化系统研发的最新一代智能通讯管理机。装置支持国内多种通讯规约(IEC101\102\103\104ModbusSC1801CDT92等),可实现微机保护、测控装置、智能仪表、直流屏等各种自动化装置和系统主计算机系统间的信息传递、合成、编辑、管理和设备监控功能。

在小型自动化系统中直接采集现场所有装置的数据,并通过用户指定的通讯协议和通讯介质(串口(RS232\422\485)、以太网(UDPTCPIP)、CAN等)送到监控后台,完成后台对整个现场的监控,最大支持接入信道32路,每信道最大支持接入仪表装置256台。在大型系统中,则可以作为功能子站、间隔层、通过层层级连实现数据类别,分方向传送。也支持双通讯机冗余配置,支持多种通信模式(点对点模式、星形模式、总线模式)。可同时转发多个主站系统,至少可以同时转发8个以上主站,支持多种规约转发主站。

【继电保护】

ST287X系列微机保护测控装置

装置型号

装置名称

装置功能

ST287G

通用型测控保护装置

线路、厂()变、电动机、电容器测控保护

ST287DF

通用差动保护装置

发电机、主变、电动机、电抗器等差动保护

ST287DB

发电机后备保护测控装置

中小型发电机定子后备测控保护

ST287DE

发电机转子接地保护装置

中小型发电机转子接地保护

ST287TB

主变后备保护测控装置

主变压器单侧后备测控保护

ST287B

备用电源自投保护测控装置

进线(或分段)备用电源自投自复及分段测控保护

ST287P

PT保护测控及自动并列装置

两段母线电压保护监测及PT自动并列

ST287FD

光纤纵差保护测控装置

短线路纵差保护,馈线测控保护

ST287AI

防孤岛保护测控装置

微网防孤岛测控保护

ST287J

故障解列保护测控装置

小水电故障解列测控保护

ST287DDB

发电机全套保护测控装置

中小型发电机差动、定子后备测控保护

ST287TDB

变压器全套保护测控装置

中小型变压器差动、单侧后备测控保护

ST287MDB

电动机全套保护测控装置

中小型电动机差动、后备测控保护

ST280X系列微机保护测控装置

装置型号

装置名称

装置功能

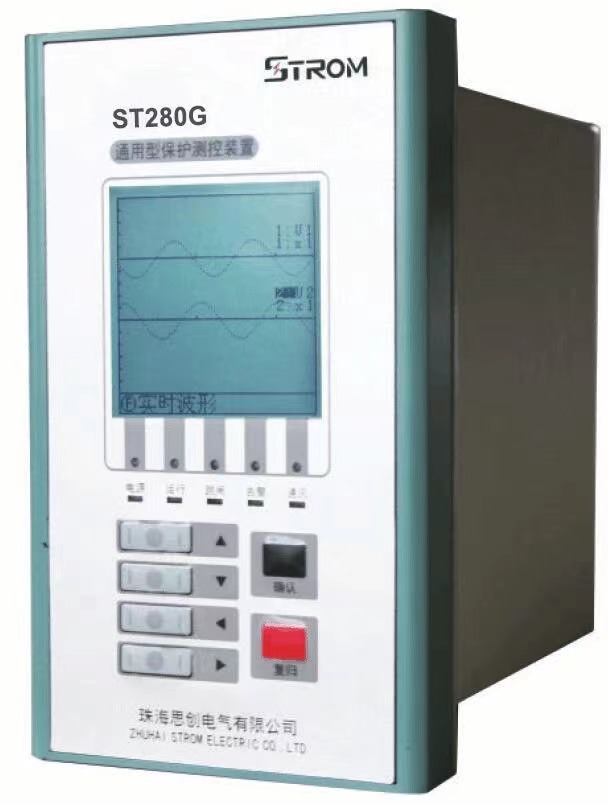

ST280G

通用型测控保护装置

线路、厂()变、电动机、电容器测控保护

ST280DF

通用差动保护装置

发电机、主变、电动机、电抗器等差动保护

ST280DB

发电机后备保护测控装置

中小型发电机定子后备测控保护

ST280DE

发电机转子接地保护装置

中小型发电机转子接地保护

ST280TB

主变后备保护测控装置

主变压器单侧后备测控保护

ST280B

备用电源自投保护测控装置

进线(或分段)备用电源自投自复及分段测控保护

ST280P

PT保护测控及自动并列装置

两段母线电压保护监测及PT自动并列

ST280X-L系列微机保护装置

装置型号

装置名称

装置功能

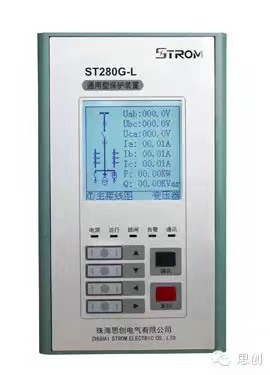

ST280G-L

通用型保护装置

线路、厂()变、电动机、电容器保护

ST280DF-L

差动保护装置

发电机、主变、电动机、电抗器等差动保护

ST280DB-L

发电机后备保护装置

中小型发电机定子后备保护

ST280DE-L

发电机转子接地保护装置

中小型发电机转子接地保护

ST280TB-L

主变后备保护装置

主变压器单侧后备保护

ST280B-L

备用电源自投保护装置

进线(或分段)备用电源自投自复及分段保护

ST280P-L

PT保护及自动并列装置

两段母线电压保护监测及PT自动并列

ST280X-T系列微机保护装置

装置型号

装置名称

装置功能

ST280G-T

通用型保护装置

线路、厂()变、电动机、电容器保护

ST280P-T

PT监测装置

一段母线电压保护监测
